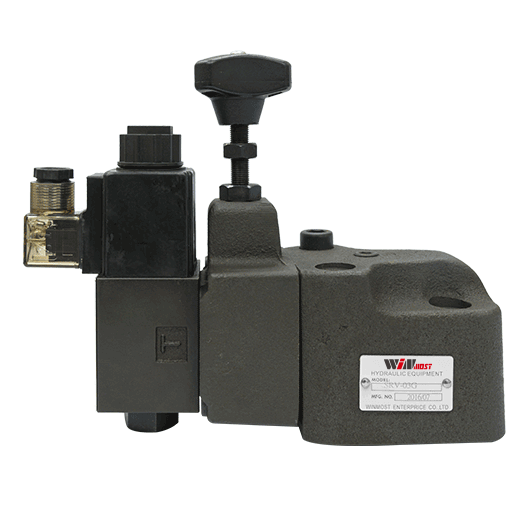

电磁式溢流阀SRV

分享:
型式压力调整范围(kgf/cm²)定格流量(l/min)重量(kg)
座垫型
SRV-06G 1:8~70

2:8~250
100 5.5
SRV-06G 200 9.0
SRV-06T 200 7.0
SRV-10G 400 15.0
SRV-10G 400 14.0

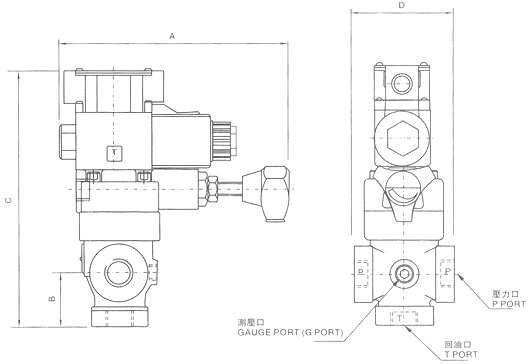

  • SRV-06T/10T-PN/NP



型式A B C D P口P PORT T口T PORT G口G PORT
SRV-06T MAX.148 51 234 103 PT 3/4" PT 3/4" PT 1/4"
SRV-06G MAX.151 68 267 130 PT 1-1/4" PT 1-1/4" PT 1-1/4"

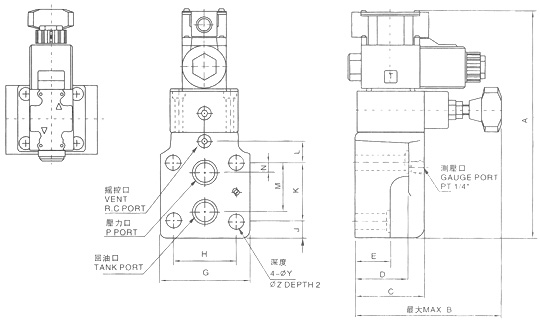

  • SRV-03G/06G/10G-PN/NP


型式A B C D E G H J K L M N Y Z
SRV-03G 228.5 175 78 78 57 82 53.8 21.5 53.8 0 47.5 22 13.5 21
SRV-06G 254 175 78 60 40 104 70 19 66.7 23.8 55.5 11 17.5 26
SRV-10G 281 184 87.5 67 47 125 82.6 18.5 88.9 31.8 76.2 12.7 22 32

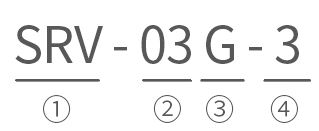

  1. 系列定义
    RV:通用型溢流阀
    SRV:电磁式溢流阀

  2. 公称通径
    RV:01、02、03、06、10
    SRV:03、06、10

  3. 安装方式
    G:板式
    T:配管式

  4. 压力范围
    1:8~70 kg/cm²
    3:8~210 kg/cm²
    4:8~315 kg/cm²
